bonsoir a tous
j'ai un décodeur 6090 a méttre sur ma 232 ref:3703 et je sait pas ou souder le fil noir qui part du moteur
apparament une masse? car le décodeur acheté sur ebay avait déja des fils souder dessus, mais pas de fil noir?

d'autre part j'ai le meme problème pour une v32 fef:3720 toujours ce fil noir

amitiés a tous philippe

c'est pas un 6090 mais un 6080 ou un delta, pour moteur à bobine (pas à aimant permanent)

le fil noir va sur un charbon quand les vert et bleu sont sur la bobine double

bonsoir alain
non d'origine c'est bien un 6090 sur la doc de la motrice, et ce pour les deux
philippe

re alain
ou alors je me suis fait refiler des 6080 pour des 6090 car je ni connait rien et de plus c'est la première fois que je monte des decodeurs
demain j'ai un taws a faie sur une 232 tc analogique mais la je vait prendre modele sur une déja faite par un pro
voila
philippe.

les 6090 et 6090x (60902) ont 2 potentiomètres pour régler la vitesse max et ?? (tempo d'accélération de mémoire)

les 60902 ont la compensation de charge et 4 fonctions en +

Mais n'ont pas de fils noir

salut alain
c'est bien deux comme sur la photo que je pocéde!!
que faire?
amitiés philippe

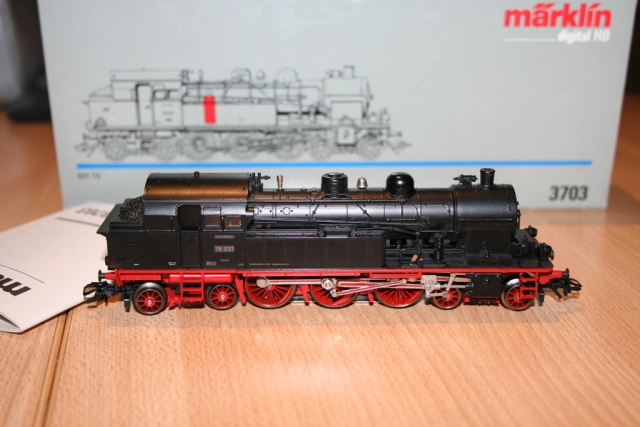

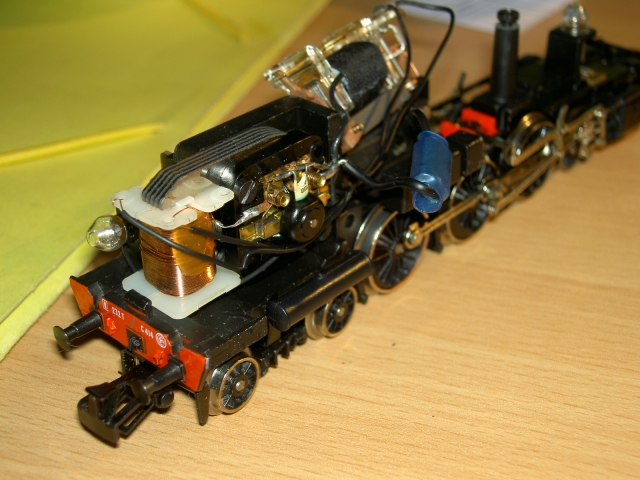

voici la béte

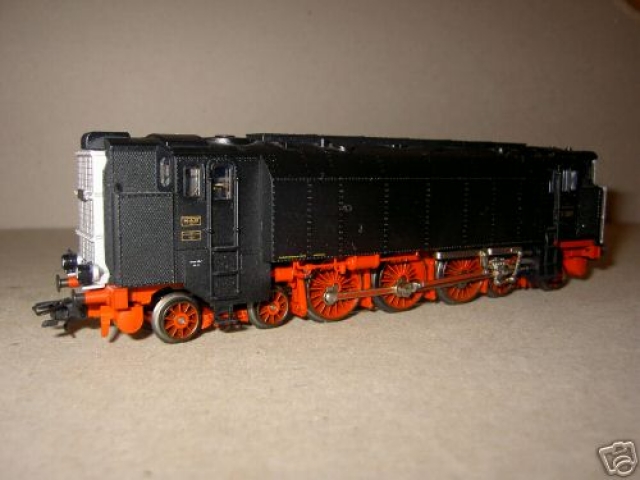

et aussi la v32

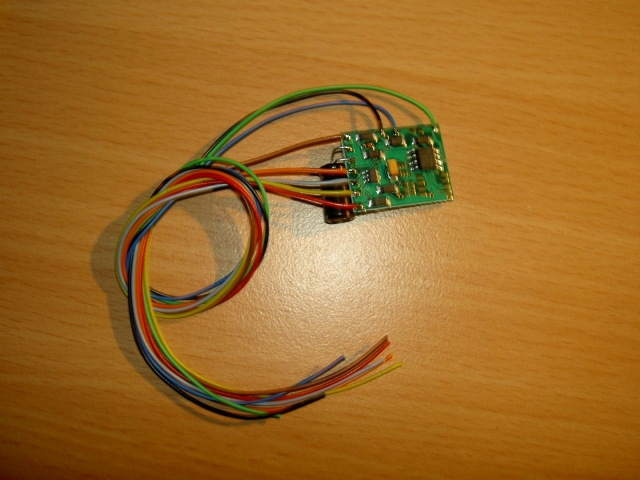

et aussi la photo du décodeur


amitiés philippe

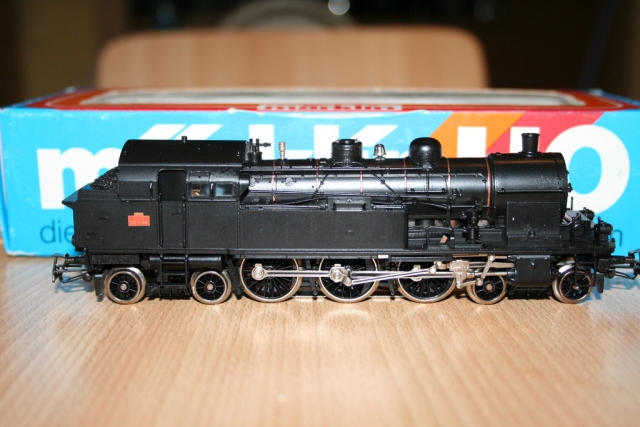

cette après midi je vais mettre un tams w32 sur la 232 tc sncf dépot de colmar

la photo

je me lance
amitiés philippe.

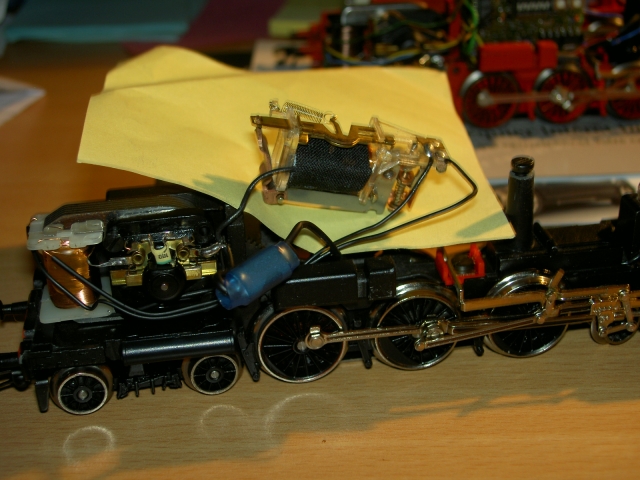

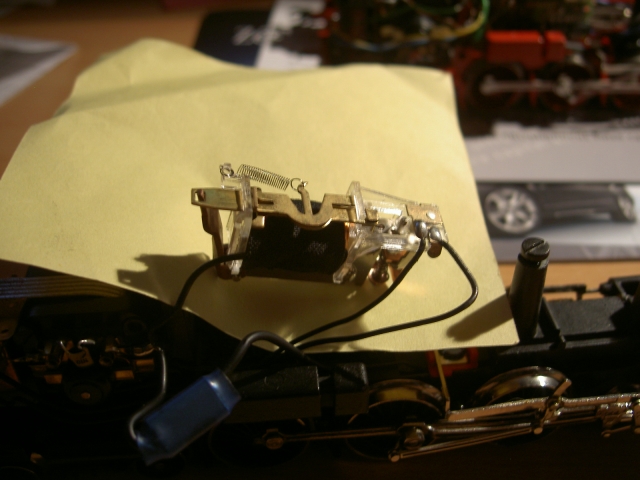

cette fois c'est trois fils noir qui me posent problème

le 1er:fil noir (gros) qui va de la bobine de l'inverseur vers un des charbons moteur.

2eme: fil noir plus fin x2 qui vont du dessus de l'inverseur vers le haut de la grosse bobine du moteur.

que faut'il faire de ces fils noir?

ou couper , ou souder cette fois le tams lui a un fil noir
mais sur quel noir le racorder.
si vous pouvez me dire comment faire pas a pas

pour les autres on verra après

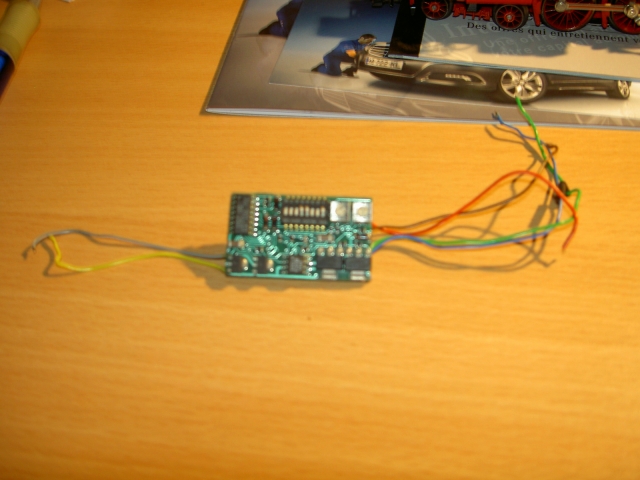

je join une photo du tams

Désolé TAMS connais pas!!!

en pas Märklin je n'ai qu'un seul Esu Lokpilot dans une 3504 que le décodeur (de la 3604) coutait un bras et n'était de toute façon plus dispo

merci alain pour tes réponces,car tu est le seul, a avoir répondu

et pour mes deux machines v32 et 232 db tu peut me dire quoi??

croit tu que je peut les monter ce sacré fil noir, ou le méttre?

amitiés philippe.

Hello (quand même) !

Même plus le temps de !!!!

Je suis allé potasser le site de Tams elektronic, je ne vois pas la référence de ton décodeur.

Pas de W32 !

En revanche y figure, un décodeur "fûr AC"...... avec un plan de cablage qui indique où cabler (tes ?) deux fils noirs.

Je t'invite à aller y jeter un coup d'oeil et à comparer avec le décodeur dont tu disposes.

Est ce que tu disposes de repères X1, X2...... Xn ...etc, sérigraphiés sur la carte électronique de ton W32 ?

Ad taleur !!!!!

bonjour alain, bonjour gilles

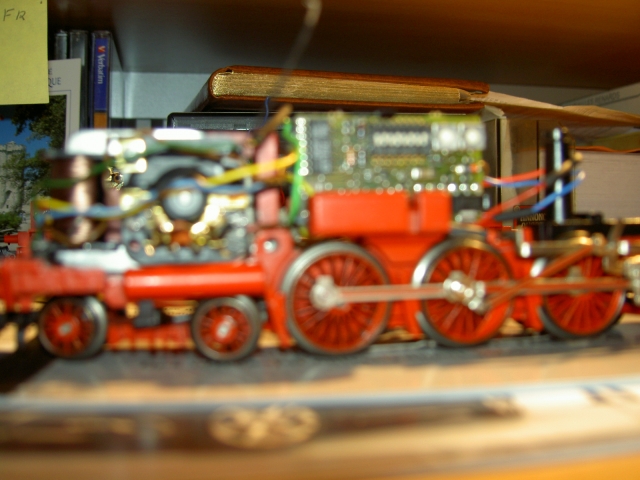

et merci a tout deux pour votre aide,je vai éssayer ce matin de souder tout ce fatra

encore une question pour gilles

le fil rouge le le soude entre le froteur et la self bleu foncé, ou entre la self et le porte balai

amitiés philippe.
