hubep
AGV
Nombre de messages: 5533
Age: 46
Echelle: H0
Prénom: Pascal
Date d'inscription: 12/11/2008
 | | Sujet: Re: Distance entre rail et bord de quai Dim 27 Fév 2011 - 10:35 | |
| Bon, c'est ce que je disais, tu collectionnes.  AMicalement, Pascal  |
|
ta_prohm
AGV
Nombre de messages: 4075
Age: 65
Echelle: H0
Prénom: Jean-Louis
Date d'inscription: 29/06/2008
| |
ta_prohm
AGV
Nombre de messages: 4075
Age: 65
Echelle: H0
Prénom: Jean-Louis
Date d'inscription: 29/06/2008
| | Sujet: Re: Distance entre rail et bord de quai Dim 27 Fév 2011 - 17:57 | |
| Bonjour à tous, Finalement j'ai la réponse du Bon Dieu  En fouillant un peu, j'ai trouvé une norme NMRA 19, 5 mm entre l'axe de voie et le bord du quai pur un quai bas (moins de 3,5 mm au dessus du rail) Et 21 mm pour un quai haut ( 3,5 < h < 10) Et 25 mm pour un quai de chargement de marchandises (hauteur 14 mm) Bonne journée  |
|
hubep
AGV
Nombre de messages: 5533
Age: 46
Echelle: H0
Prénom: Pascal
Date d'inscription: 12/11/2008
| | Sujet: Re: Distance entre rail et bord de quai Dim 27 Fév 2011 - 21:24 | |
| | ta_prohm a écrit: | | hubep a écrit: | | Bon, c'est ce que je disais, tu collectionnes. |
Non, je conserve
Bonne journée
|
Je dis ça, je ne dis rien, mais je trouve un peu curieux de mettre tes locos dans des boites de conserve. Une vieille coutume du sud ouest, sans doute. Et les jours de fête, tu ouvres et tu dégustes. Bon, ça peut se défendre.
Amicalement,
Pasca,l dusudouestduplusrigolodetouslesroyaumes |
|
reinling charly
TGV
Nombre de messages: 421
Age: 70
Echelle: H0
Prénom: charly
Date d'inscription: 15/12/2008
| | Sujet: quais Lun 28 Fév 2011 - 9:45 | |

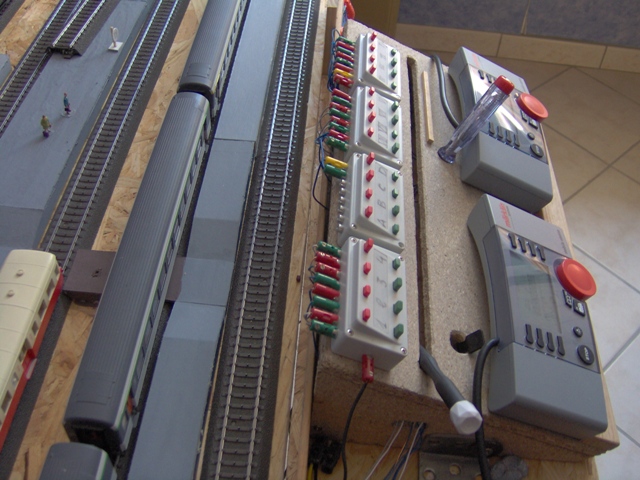

| Bnj:J-l Je ne pense pas que se soit une bonne idée de faire passer les marches pieds au dessus des quais déjà pour la vue(pas réaliste)et les cylindres de certaines vapeurs ne passeront pas (expérience) Voici une vue avec des voitures piko qui sont plus hautes que les boites a tonner de fleichmann ;en agrandissant la photo tu peux voir le résultat   Cela te donneras des idées et quelques solutions pour améliorer cela et je te les piquerais pour le prochain réseau le picasso est a la même hauteur que les vtu A + Charly : |
|
reinling charly
TGV
Nombre de messages: 421
Age: 70
Echelle: H0
Prénom: charly
Date d'inscription: 15/12/2008
| | Sujet: re Lun 28 Fév 2011 - 10:27 | |
| re J-l Voici pour les quais de marchandises  Le hangar a été fini depuis mais quel effort!!!!!!!!!!!!!!!! Amicalement Charly Ps:ceci avec voies c; dans ce cas précis la K donnerait un meilleur rendu avec un ballastage approprié mais réduir la hauteur! |
|
Steppenpferd70
TER
Nombre de messages: 115
Age: 54
Echelle: H0
Prénom: Didier
Date d'inscription: 25/03/2010
| | Sujet: Re: Distance entre rail et bord de quai Lun 28 Fév 2011 - 18:03 | |
| Il y a des machines qui demandent un espace suffisant entre le bord du quai et le rail. Les BR 85 ont les marchepieds assez bas par exemple. Les BR 18 ex bavaroise ont un marchepied en métal découpé chimiquement qui dépasse allègrement la largeur des cylindres. De même la Mallet également ex bavaroise est très large au niveau des cylindres.
En ce qui concerne les modèles anciens, la BB 10000 et son homologue néerlandaise présentent des réservoirs de sablières sur les bogies (demi-bogies sur le modèle) qui frotteront vos bordures de quai si ils sont trop rapprochés. Donc, procéder à des essais en prenant votre modèle le plus large + 2 mm. |
|
