Bonsoir les zamis,

Si vous avez eu l'occasion de lire les notices des k83 Märklin et de leurs équivalents (Viessmann par exemple), vous aurez pu constater que certains (Viessmann) ont une entrée puissance que l'on peut brancher sur un transfo annexe pour éviter de charger le booster, et que ceux de Märklin n'en ont pas.

Nous allons maintenant pallier à ce manque...

0- Avertissement : Je ne suis pas responsable des dégats causés par cette transformation : il va de soi qu'elle sort clairement des conditions de garantie Märklin, je peux vous aider dans la mesure du possible (tous les composants du k83 se changent facilement), mais c'est pas moi qui fait la garantie.

1- Matériel nécessaire : un bout de fil jaune, une fiche jaune, un fer à souder (15W, c'est parfait), un peu de temps devant soi (très peu en fait, mais je ne voudrais pas que bobonne vous appelle à table au moment où vous commencez )

2- Matériel optionnel : Un condensateur chimique 470µF, utile dans le cas où on veut commuter des dételeurs. (il peut aussi être mis plus tard à l'extérieur des k83, post à venir)

But de la manœuvre : ajouter une entrée sur un fil jaune.

Procédure : après avoir ouvert votre k83 (deux vis, comme indiqué dans la notice pour changer l'adresse), repérer la diode (tube noir avec un anneau argenté), et c'est elle que nous allons attaquer. Il faut lui dessouder une patte, celle qui est du côté de la cathode (marquée par l'anneau), et souder dessus un fil jaune, que l'on fera sortir comme on peut du boîtier (j'avais fait une petite encoche sur le côté).

En images :
La diode


Avec son fil :


Notez que ce n'est pas totalement destructif ni irréversible : si au moment de le brancher vous n'avez pas d'arrivée du Jaune sous la main, il est possible de brancher le fil jaune... sur une des broches rouges (alimentation) du k83.

Le Jaune peut être branché sur n'importe quel transformateur, en tôle, en plastique, blanc, noir ou bleu, Märklin, Jouef ou autres, du moment qu'il fournit du courant alternatif de valeur efficace inférieure à 20V. L'autre sortie du transformateur doit être branchée au marron (masse) du réseau.

Pour bientôt, dans la série électronique à trois francs six sous : comment ajouter un condensateur dans le k83, et comment ajouter un seul condensateur pour plusieurs k83.

Louis

bien vu Louis !!

Salut Louis

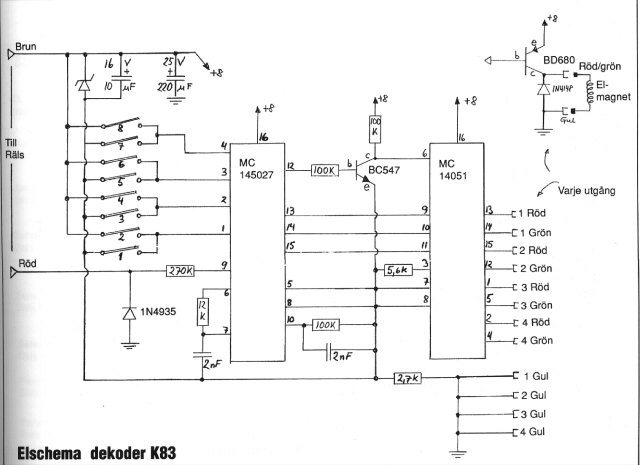

Je n'ai jamais vu de K83, mais j'ai trouvé le schéma et je ne comprends ta modification ..

Il faut avouer que le Thalys m'a usé aujourd'hui




Bonne nuit

J'ai pris la diode d'alimentation (1N4935), et au lieu de brancher la cathode sur le rouge, je la branche sur une alimentation externe... Le point chaud du décodeur reste relié au marron, simplement la partie puissance est alimentée (à travers cette diode) depuis le jaune.

Ton schéma est pas des plus clairs à cause de la masse dont on ne sait pas où elle va, mais c'est bien ça. Le merdier de base, c'est que le point froid ne correspond pas au point froid du MC145027 (Résistance de 2,7k entre pour faire la mise à la bonne tension de 8V indiquée en haut)

Marrant, je dois avoir le même schéma quelque part...

J'ai retrouvé, je l'avais modifié et proposé sur le forum...



Louis

Bonjour Louis,
N'ayant aucune connaissance en électronique et me gardant donc bien de "Bidouiller" quoi que ce soit à l'intérieur du décodeur , j'interviens cependant comme néophyte dans ce débat par 2 questions simples mais non simplistes .

1) N'est-il pas plus simple d'acheter dès le départ le Viessmann 5211 à 30 € environ ou encore mieux le Viessmann 5291 identique au 5211 à 15 € (mais à monter soi même ,ce qui est aisé ) que de se lancer dans l'achat du Märklin K 83 avec son prix prohibitif ? De plus le Viessmanna une entrée de puissance .

2)Petite question subsidiaire qui m'intrigue :
Etant donné que le Viessmann est nettement moins cher que le K 83 de Märklin , la qualité des composants est-elle identique pour ces deux firmes ?
J'ai entendu dire q'une entrée de ce décodeur peut aisément "cramée"
si le moteur d'aiguille idoine est bloqué par exemple.
Cela s'est d'ailleurs produit sur mon réseau avec un K 83 : Le moteur d'aiguille a "cramé" et dans la foulée l'entrée correspondant du décodeur .
Peut-on solutionner ce problème ?
Bonne jounée à toi
Alex

Pour compléter le post d'Alexandre, il y a aussi LDT qui fait des décodeurs d'aiguille alimentés par un courant lumière (fil jaune), c'est le S-DEC4-MM (Motorola) ou S-DEC4-DC (DCC). Leurs coût est de 21.90en kit à monter, 29.50 monté sur platine, et 32.90 monté dans un boitier.

C'est pour cette raison (économiser le courant traction) que J'ai acheté ces décodeurs, en version montée sur platine et ils fonctionnent au poil. J'aime bien LDT car ils ont des schémas de montage simples et clairs. Bon faut lire l'allemand ou l'anglais, car en français il n'y a qu'un résumé de doc, mais bon pour les schémas c'est très bien.

Bon train

Re-Bonjour Jean,
C'est tout à fait exact la firme Littfinsky (LDT) produit aussi du matériel de très bonne qualité :
Je leur ai acheté un "Watch dog"qui coupe automatiquement le réseau si un train ne suit pas sa programmation de marche (Ex. aiguille pysiquement mal positionnée )
ce qui évite les accidents ferroviaires sur ma maquette !!
Les prix entre Viessmann et LDT sont, il est vrai, presque semblables.
J'irai très certainement voir leurs nouveautés aux uns et aux autres à la "Modellbahnmesse" de Karlsruhe courant mars 2011
Cordialement
Alexandre

Bonjour Alexandre et Jean,

Alexandre a écrit:

N'ayant aucune connaissance en électronique et me gardant donc bien de "Bidouiller" quoi que ce soit à l'intérieur du décodeur , j'interviens cependant comme néophyte dans ce débat par 2 questions simples mais non simplistes . 1) N'est-il pas plus simple d'acheter dès le départ le Viessmann 5211 à 30 € environ ou encore mieux le Viessmann 5291 identique au 5211 à 15 € (mais à monter soi même ,ce qui est aisé ) que de se lancer dans l'achat du Märklin K 83 avec son prix prohibitif ? De plus le Viessmanna une entrée de puissance .

Si , mais je connais des gens (moi en premier) qui ont fait l'erreur d'acheter du Märklin en premier, et qui n'ont pas envie d'acheter autre chose alors que la modification est aussi simple.

Citation:

2)Petite question subsidiaire qui m'intrigue : Etant donné que le Viessmann est nettement moins cher que le K 83 de Märklin , la qualité des composants est-elle identique pour ces deux firmes ? J'ai entendu dire q'une entrée de ce décodeur peut aisément "cramée" si le moteur d'aiguille idoine est bloqué par exemple. Cela s'est d'ailleurs produit sur mon réseau avec un K 83 : Le moteur d'aiguille a "cramé" et dans la foulée l'entrée correspondant du décodeur . Peut-on solutionner ce problème ? Bonne jounée à toi Alex

Je pense que les composants sont les mêmes (mais je n'ai pas vérifié). Si quelqu'un pouvait me dire quel est le transistor utilisé dans les k83 Viessmann...

Sinon, oui, il est possible de réparer la sortie de ton k83 qui est mourru : il faut remplacer le transistor de sortie.

Je connaissait les LDT, j'en ai monté un en kit... mais ma réponse à la question 1 reste valable.

Bonne journée,

Louis

Bonjour,
Je pense que les composants sont les mêmes (mais je n'ai pas vérifié). Si quelqu'un pouvait me dire quel est le transistor utilisé dans les k83 Viessmann
La réponse est simple et rapide :
Tu vas sur le site Viessmann et tu leur poses la question par e-mail mais uniquement en anglais ou en allemand et ils te répondent dans la semaine .
Salut
Alex
.

Hi Louis, mais tu as bien raison de faire cette modif sur les K83 Märklin, je ne comptrends d'ailleurs pas pourquoi ils n'ont pas fait cette amélioration eux-même. Ils ne sont pas plus bêtes que d'autres. Mais bon...

Bonsoir Louis,
Tu trouveras ci-dessous le lien qui te permet de leur poser précisément ta question .
En cas de problèmes avec l'allemand , précise ta question en français, mon père étant parfaitement bilingue transmettra .
@ +
Alex
http://www.viessmann-modell.com/index.php?show=categories&cPath=110_130&cId=130&lang=de

Bonsoir Jean-Louis,

-- Peux-tu à postériori, mettre un protecteur de tension sur chaque 83 où ce n'est pas possible ??

-- Chez moi, tu sais , que se ne sont pas les fins de course qui génent, mais plutôt par moment, la tarjet qui bloque, ce qui fait que le résultat que tu annonces arrive.

Christian...

je vais te passer un mail, se soir, pour une certaine demande !
