 | | Sujet: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 10:51 | |
| Au secours !!
j'ai acheté ce décodeur mais je ne retrouve plus le mode d'emploi pour les branchements
si j 'ai bien compris d'un coté bornes rouge et marron pour l'alimentation , fixé directement aux rails ( cela alimente t il qu'un coté du décodeur ? )
mais comment relie t on le moteur au décodeur
de plus un petit rappel de la programmation serait sympa ........
Pierre |
|
| | |
Softbyte68
AGV
Nombre de messages: 1093
Age: 44
Echelle: H0 numérique et Z
Prénom: Laurent dit "Lolo"
Date d'inscription: 01/06/2010
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 12:01 | |

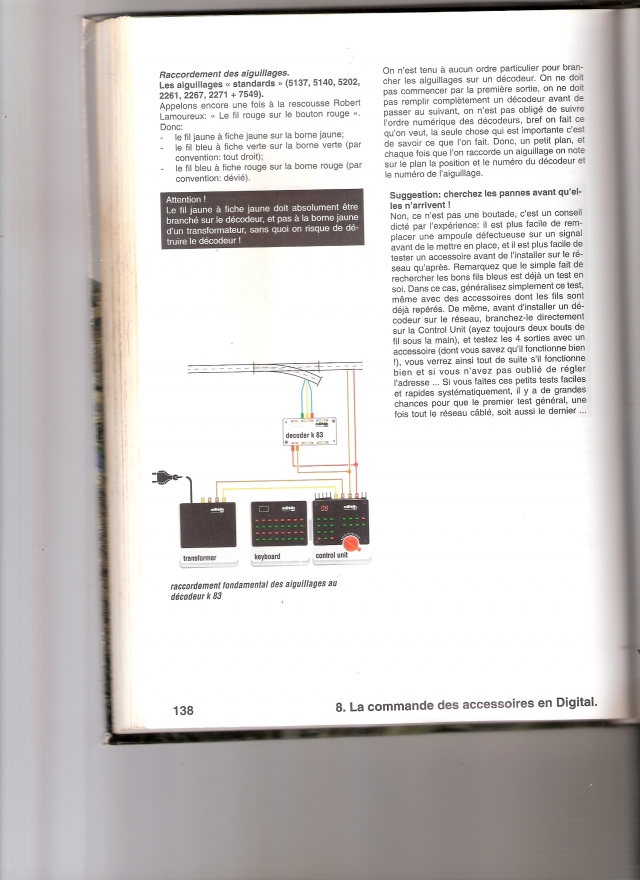

| Bonjour Pierre  , voici des photos du mode d'emploi du K83 :      Désolé pour la qualité, mais c'est en macro et sans flash  Y a plus qu'a comme on dit dans ce cas là... Laurent |
|
| | |
Invité
Invité
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 12:03 | |
| |
|
| | |
Softbyte68
AGV
Nombre de messages: 1093
Age: 44
Echelle: H0 numérique et Z
Prénom: Laurent dit "Lolo"
Date d'inscription: 01/06/2010
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 12:13 | |
| |
|
| | |
Invité
Invité
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 12:27 | |
| |
|
| | |
frcht
TGV
Nombre de messages: 171
Age: 52
Echelle: H0 3R
Prénom: pierre
Date d'inscription: 07/04/2009
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 13:10 | |
| un grand merci pour vos réponses je n avais pas osé demander de me scanner la notice ..... et vous l'avez fait vous êtes super mais ne vous battez pas pour savoir qui a été le plus rapide !
peut on fixer les fils rouge et marron sur un rail ? et pourquoi on trouve ces prises rouge et marron sur les deux cotés du décodeur ?
Pierre |
|
| | |
Softbyte68
AGV
Nombre de messages: 1093
Age: 44
Echelle: H0 numérique et Z
Prénom: Laurent dit "Lolo"
Date d'inscription: 01/06/2010
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 13:15 | |
| | frcht a écrit: | un grand merci pour vos réponses je n avais pas osé demander de me scanner la notice ..... et vous l'avez fait vous êtes super mais ne vous battez pas pour savoir qui a été le plus rapide !
peut on fixer les fils rouge et marron sur un rail ? et pourquoi on trouve ces prises rouge et marron sur les deux cotés du décodeur ?
Pierre |
Pas de quoi,
oui, tu peux fixer sans problèmes les cables d'alimentation rouge et brun sur les rails.
Les prises rouges et brunes des 2 côtés du K83 permettent de facilement les chainer. Tu alimentes le 1er en signal numérique et puis tu connectes tous les autres en série.
Bon amusement
Laurent |
|
| | |
Invité
Invité
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 13:26 | |
| | frcht a écrit: | un grand merci pour vos réponses je n avais pas osé demander de me scanner la notice ..... et vous l'avez fait vous êtes super mais ne vous battez pas pour savoir qui a été le plus rapide !
peut on fixer les fils rouge et marron sur un rail ? et pourquoi on trouve ces prises rouge et marron sur les deux cotés du décodeur ?
Pierre |
Pierre,
 excuse-moi Laurent, mas je te déconseille de ponter le dit-décodeur, en direct sur les rails, pour ceci :
-- si tu as un simple ovale, pas de souci, le signal portera , vu qu'il n'y a pas grand chose, et encore
-- si tu as une installation plus conséquante, il vaut mieux avoir un signal porteur vierge de toute interférence, dut aux essieux des loks, et autre phénoméne, qui nuirait au signal-porteur sur toute la ligne !!!
>>donc il vat mieux faire l'alimentation du ou de décodeurs de façon direct sans passer par les rails !!!!
>> généralement on alimente les décodeurs non pas sur une centrale, mais sur un booster qui lui est dédié !!!
voilou ...............
>>>> je peux te mettre un exemple si tu veux !!!! par photo-montage-image !!!! |
|
| | |
Softbyte68
AGV
Nombre de messages: 1093
Age: 44
Echelle: H0 numérique et Z
Prénom: Laurent dit "Lolo"
Date d'inscription: 01/06/2010
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 13:38 | |
| Oui christian , je répondais seulement que c'était techniquement faisable. Si le réseau est coupé en bloc alimenté chaques fois par un booster, il n'y aura aucuns problèmes lors de la commutation des articles magnétiques en prenant le signal numérique directement sur le rail. Comme généralement les commutations se font en mode séquentiel ça fonctionne bien. Cependant, comme marqué dans ma signature, je préfère toutefois connecter tout ce qui n'est pas matériel roulant sur des boosters ( tous les K83, K84 ainsi que les nouveau feux-rouges numériques ) de manière à disposer de toute la puissance de la centrale pour le traffic roulant. J'utilise pour ce faire les anciens booster 6017 avec les anciens transfos. On recycle comme on peux  Amicalement Laurent |
|
| | |
Invité
Invité
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 13:43 | |
|  Laurent , Dans ta signature, tu écris deux fois CS2 ? Tu as deux CS2  où je me trompe , ..................  |
|
| | |
Softbyte68
AGV
Nombre de messages: 1093
Age: 44
Echelle: H0 numérique et Z
Prénom: Laurent dit "Lolo"
Date d'inscription: 01/06/2010
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 13:51 | |
| |
|
| | |
frcht
TGV
Nombre de messages: 171
Age: 52
Echelle: H0 3R
Prénom: pierre
Date d'inscription: 07/04/2009
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 17:10 | |
| grâce à vos conseils, ma voie triple fonctionne mais j' ai un petit souci je peux aller à gauche ou à droite mais pas tout droit
à chaque commande sur ma CS2, j'entends "claquer" mais la voie du milieu n'est jamais sélectionnée ... je pense que c'est
peut être une erreur au niveau du branchement sur le décodeur ?
je fais encore appel à vos services
merci d'avance
Pierre |
|
| | |
Invité
Invité
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 19:17 | |
| |
|
| | |
Filipe
AGV
Nombre de messages: 1068
Age: 17
Echelle: H0
Date d'inscription: 27/09/2010
| | Sujet: Re: DECODEUR 60830 ( K83 ) Dim 9 Jan 2011 - 19:28 | |
| Croco a raison, il te faut remettre les deux aiguillages en position ''libre'', c'est à dire les deux petits ''leviers''contre le milieu de l'aiguillage. |
|
| | |
frcht
TGV
Nombre de messages: 171
Age: 52
Echelle: H0 3R
Prénom: pierre
Date d'inscription: 07/04/2009
| | Sujet: Re: DECODEUR 60830 ( K83 ) Lun 10 Jan 2011 - 12:03 | |
| merci à tous tout fonctionne
j'ai bidouillé les branchements un peu par hasard au niveau du décodeur pour trouver la bonne position
Pierre |
|
| | |
|
au suivant !!!!
:: Ah !! oui une chose, tes aiguillages sont numéroter à l'envers sur le k83 le 1 est en haut et à gauche le 2 en haut et à droite le 3 en bass et à droite et le 4 en bas et à gauche !!!
: il te faut savoir qu'il faut toujours revenir au tout droit avant de faire à gauche ou à droite et inversement !!!
