Voila j'ai acheté çà à l'exposition de Montélimar ce WeekEnd pour la somme inconsidérée de .......... 5 euro




elle à un inverseur avec des dents, comme ceux que l'on trouve dans les anciennes loco Telex style 3065

mais cela à l'air de gérer les phares. Quelqu'un pourrait il m'éclairer sur le fonctionnement sur ce modèle

avec un petit croquis électrique ce serait fantastique car elle ne roule que dans un sens et avant de tout dépouiler....

Bonjour Alain,

Attends ce soir et je te fais un topo avec photos intérieures de mes 3012 et 3013 et le schéma qui va bien.

Tu as un ancien inverseur à rochet comme sur les 3046, mais tu peux aussi avoir un ancien inverseur à deux coups.

Dans tous les cas, les feux s'allument en concordance avec le sens de marche, et si l'inverseur est HS, tu peux le remplacer par un plus moderne.


Si elle ne fonctionne que dans un sens, tu peux avoir une des deux bobines de l'inducteur coupée.

Attention au démontage, prendre garde à d'abord démonter les supports d'ampoules avant la caisse, et remontage en sens inverse!

Bonjour,

A coup sur c'est un inverseur à 2 coups. J'ai des 2ème série avec engrenages en nylon, elles ont aussi ce type d'inverseur. Le système permettait de laisser la machine à l'arrêt avec les feux allumés ; un coup et elle repartait.
Je ne sais qui vous fera la peinture ni la qualité + pantographe + Attelages et vis, le total risque de faire plus cher qu'un modèle en parfait état d'origine.

Bonne chance.

Stef.

J'ai fait repeindre une autre machine avec des baguettes argent, que le peintre a refusé de faire car trop délicates.

Toutes les pièces sont disponibles chez TT : http://www.ttn-shop.com/loks.php?lok=sew800&backa=eloks.php&lang=en&spur=H0.

Dès le début vous en avez pour plus de 50 Euros. Il y a des inverseurs neufs à 33 Euros. A votre place je regarderais le gros pignon d'attaque référence 455.4 il est souvent usé et source de bruit. La plus ancienne des miennes a été complètement démontée (y compris moteur). Il y avait des quantités de crasses (déchets de charbon usés + des des choses non identifiables venant sans doute de la voie). j'ai nettoyé avec du trychlo ou acétone (c'est vieux), surtout pas d'alcool à brûler qui attaque la peinture.
Voir ici pour le nettoyage du rotor : http://www.3rails-forum.org/technique-f16/maintenance-et-essais-des-petites-vieilles-t3512.htm , si il est trop creusé il vaut mieux en acheter un neuf. Le crayon à fibre de verre est idéal pour décrasser (dans les magasins de dessins).

Stef

Salut Alain,

Pas encore le temps de faire les photos, je m'en occupe.

Ne t'inquiètes pas pour le pantho ou l'inverseur, je te trouverai ça à bon prix, bien sur, pour plus cher que le prix d'achat de la machine, mais au vu de ce que tu m"as fait voir Dimanche sur la P8 belge, je ne me fais pas de souci pour la peinture!


Denys

Re-bonsoir Alain,

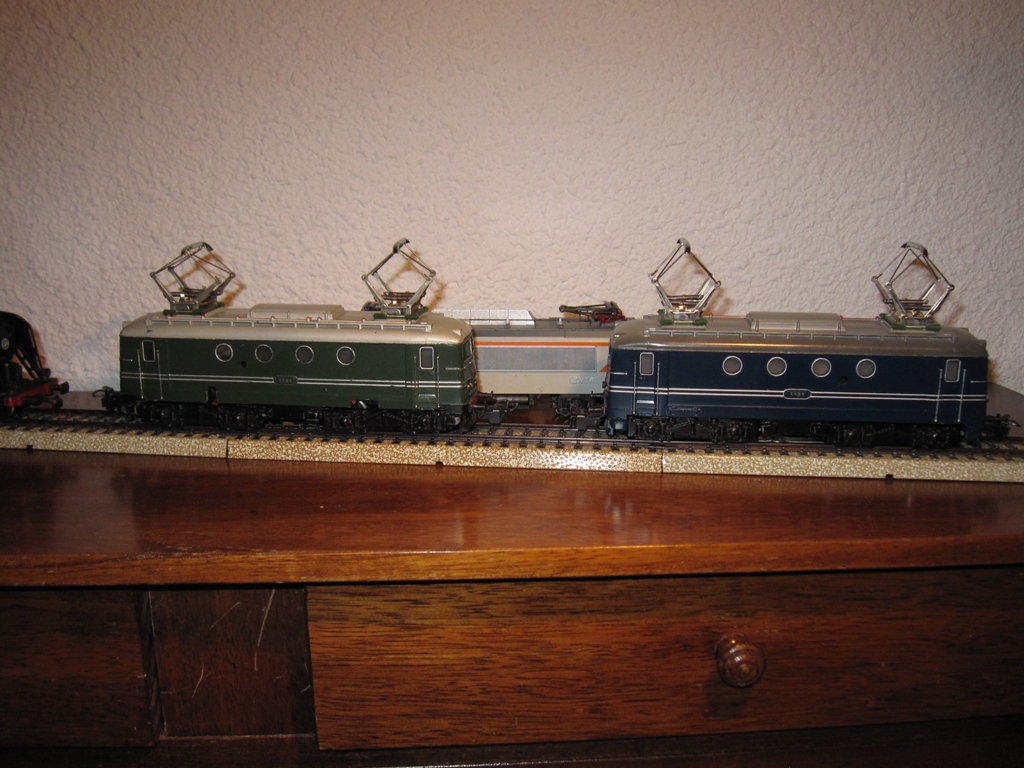

Une photo de mes 3012 et 3013:

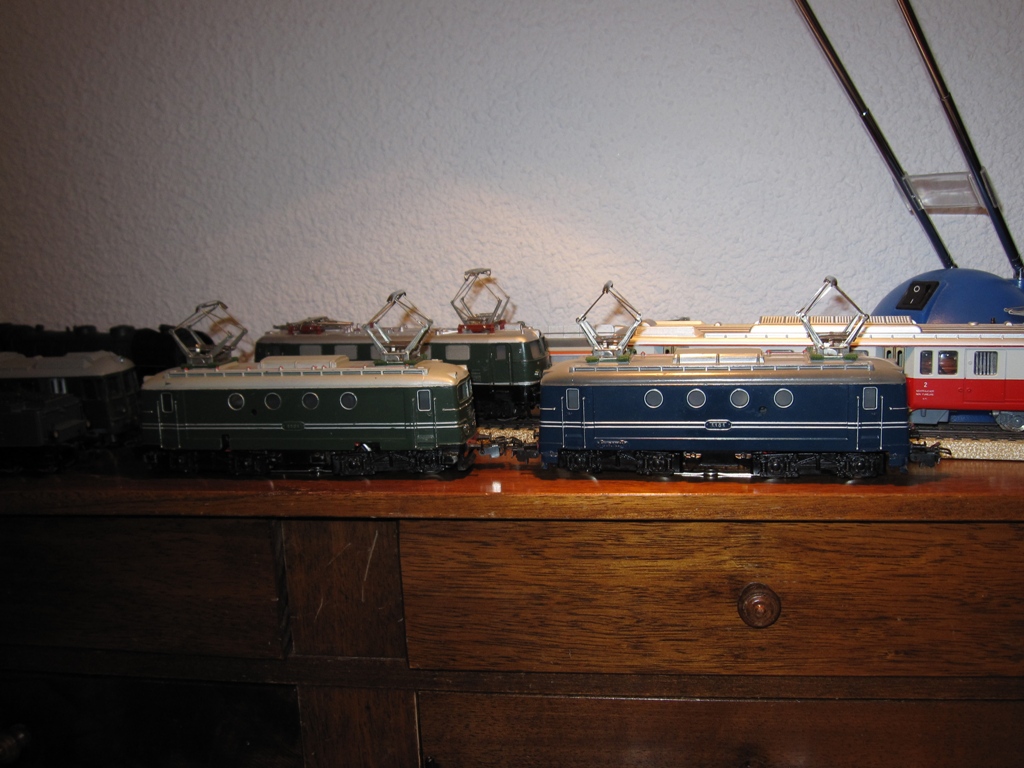

Je fais un peu de place:

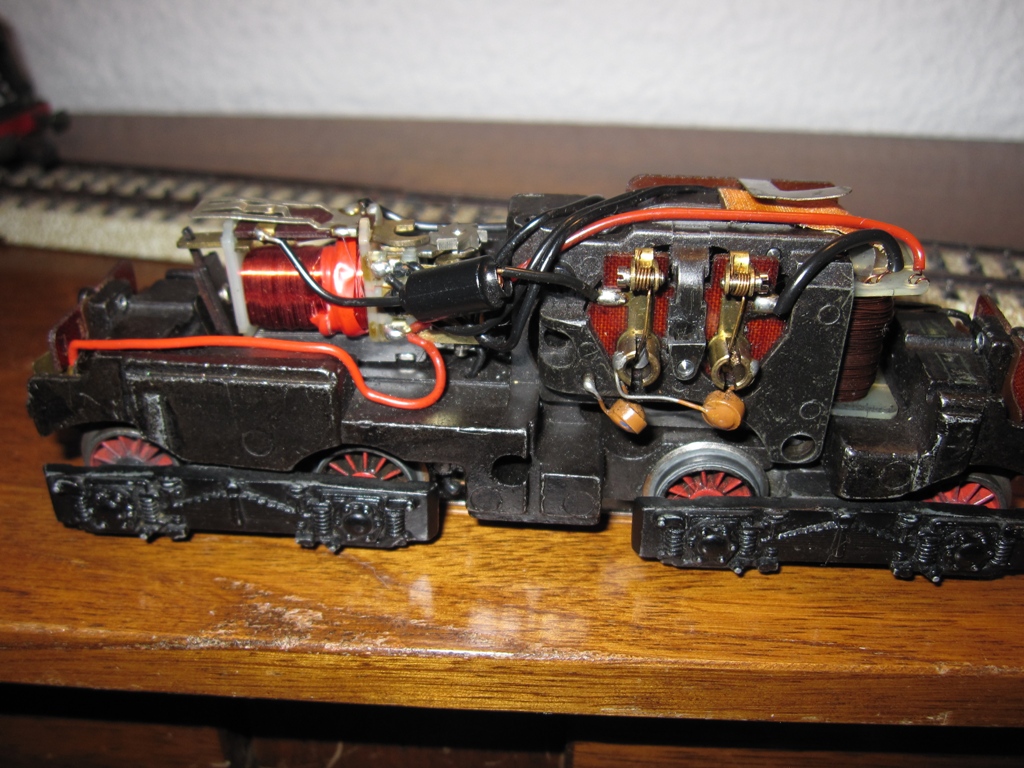

L'intérieur de ma 3012, bien d'origine:

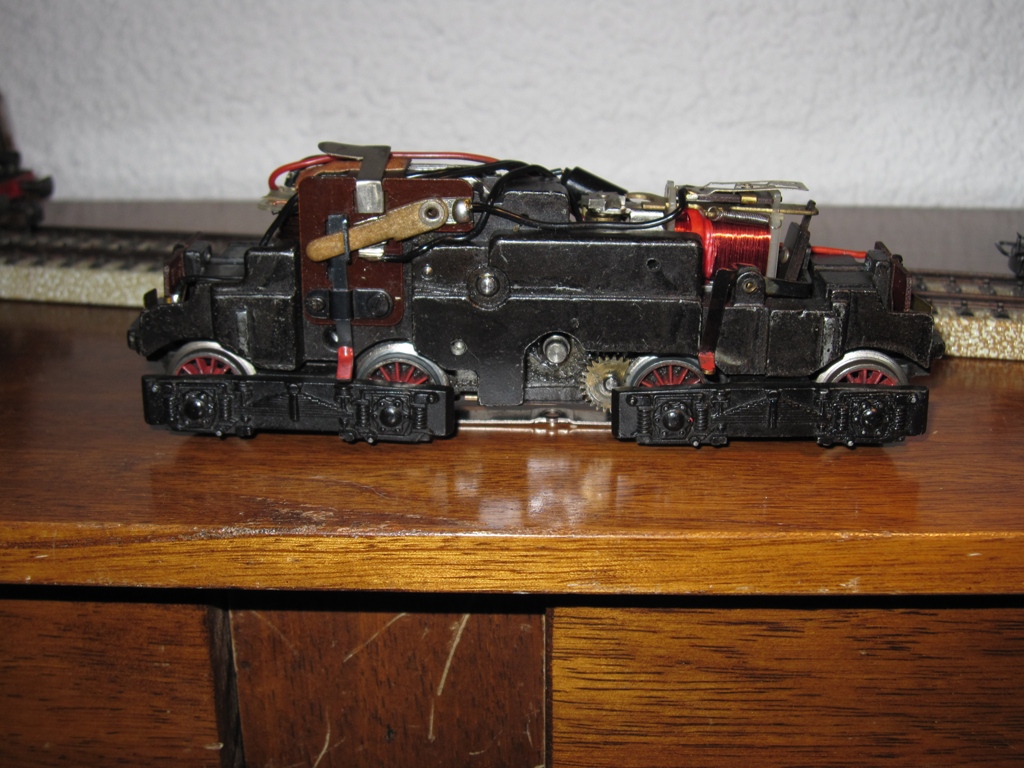

L'autre coté:

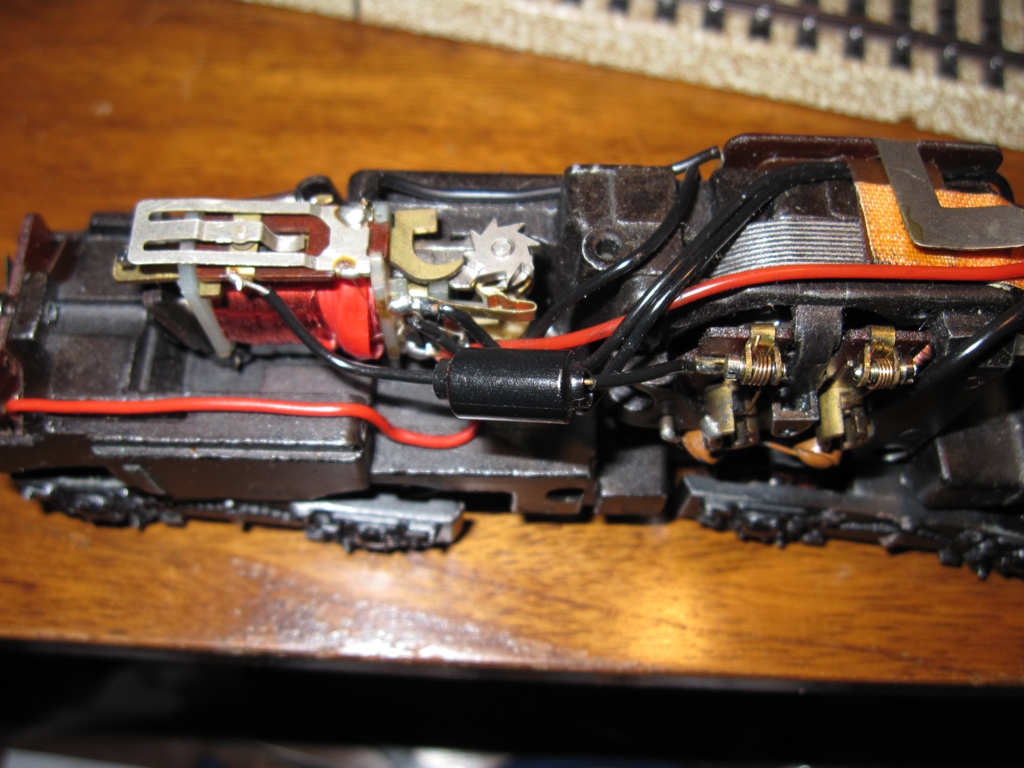

L'inverseur à rochet, d'origine, à un coup:

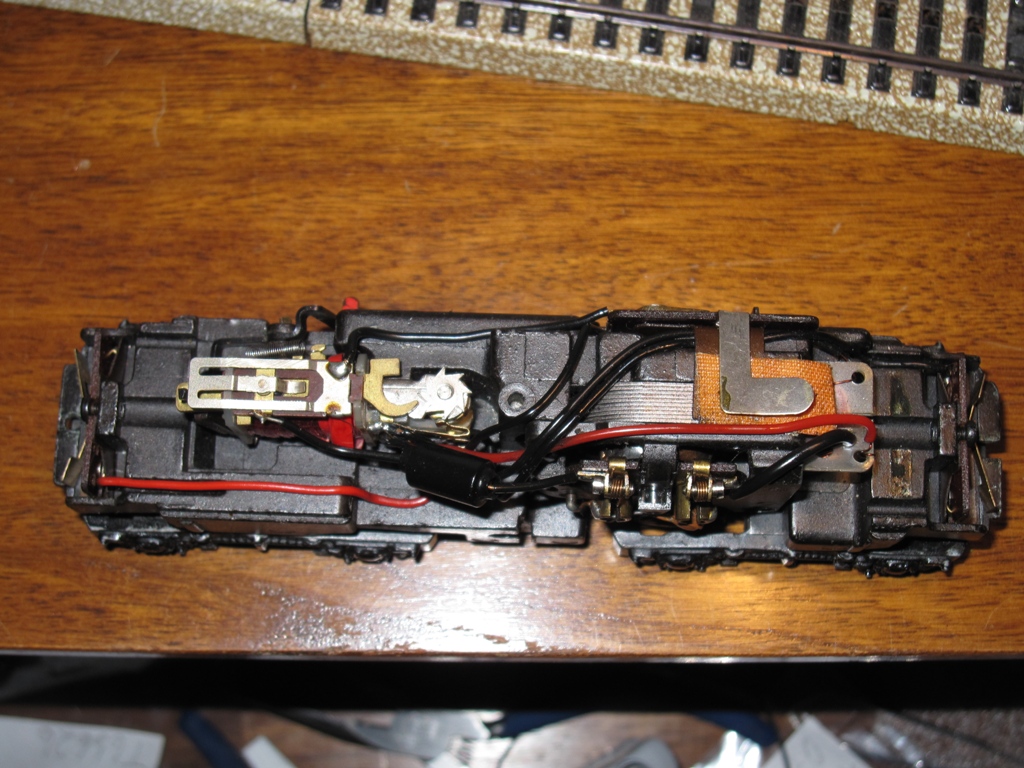

Le câblage:


Comme tu peux voir, le commun de la bobine de l'inducteur est à un charbon, une bobine avec le fil rouge est couplée avec une platine de feux, l'autre bobine avec le fil noir avec l'autre platine de feux:


On ne peut guère faire plus simple pour inverser les feux, je modifiais déjà mes locos plus récentes selon ce principe quand j'étais gamin, en plus celà soulage les ampoules!

Je précise que les deux machines sont anciennes, avec tous les pignons métalliques.
La 3013 est modifiée avec un inverseur plus moderne selon le même schéma, je l'ai trouvée sans inverseur, modifiée pour le 3 rails continu.

Si tu t'occupes de la peinture, je peux m'occupper du reste, électricité, mécanique et pièces manquantes, il faut juste être patient pour trouver cequi manque à des prix corrects.

Denys

Tu peux regarder sur le site Märklin la 3011, c'est la même base:

http://www.maerklin.de/service/produktservice/listengenerator.php?artikelnummer=3011

La ref du pantho: 207800 dispo chez Märklin à 34,95 €

Celle de l'isolateur: 207760 ( Attention à la couleur, vert pour la 3013) Dispo à 0,79 €

Tu vois, dans le pire des cas, ça vaut le coup!

Je commande souvent des pices chez la mère Klin, c'est livré en 3 à 4 jours pour un peu moins de 10 € de port, tu payes avec la carte bleue.

Denys

C'est une super affaire ! Bravo !

Et les gars, !!!!


Les attelages, + vis ??????????
Charbons surement fichus.

Si des gens connaissent des peintres sérieux, ils n'ont pas à se gêner pour donner les adresses, moi je ne trouve pas, les demandes étant déjà en grande partie sans réponse;

Slts

Stef
