branchement de la CS2 a un PC

Bonjour,

Comment branche on sa CS2 a un PC. C'est peut-être une question idiote, mais hier après-midi, avec mon fils on a passé plusieurs heures a chercher sur Google comment faire, mais on a rien compris. On nous parle qu'il faut un cable croisé ?, une adresse IP etc..........
J'ai bien branché un cable d'ordinateur de mon PC à la CS2, mais il ne se passe rien. J'ai vu sur internet le logiciel Rocrail, pour cela il faut pouvoir connecter la Cs au PC.
Qui d'entres vous peut nous expliquer dans une langue facile. ëtape par étape comment faire cette connection.
Le programme rocorail nous l'avons téléchargé déja. Ca c'est pas le problème.
Cordialement
Filipi.

Bonjour Philippe,

Pour connecter la CS2 à un PC : il faut en premier un cable RJ45 croisé (cela se trouve à la FNAC ou boite informatique....) tant que tu n'as pas ce câble et de port éthernet (voir à l'arrière du PC) de libre, la suite ci-dessous n'a pas d'intérêt

Si tout est ok, tu branches le câble à l'ordinateur pour l'instant.
Les deux appareils ne peuvent communiquer entre eux car il faut une adresse TCP/IP à chaque système (en simplifiant comme l'adresse d'un destinataire quand tu écris par mail ou code postal....)

Pour la CS2 (tu mets l'adresse TCP/IP de l'ordinateur) :

- Pour cela tu vas dans menu SETUP, tu cliques sur la "symbole clé" et tu cherches IP.
- affectation d'adresse : coché manuelle
- adresse CS IP (par exemple) tu mets 192.168.1.53 (respecte bien les points)
- masque réseau CS IP : 255.255.255.0
- Lancer passerelle : il faut cocher
- adresse cible (c'est l'adresse de l'ordinateur), tu mets par exemple : 192.158.1.55

Pour l'ordinateur (sous windows XP) : c'est la partie la plus délicate :

- Tu fais "démarrer" , "connexions", "afficher toutes les connexions", tu dois trouver dans la liste des connexions le réseau qui t'intéresse (sauf erreur de ma part "avec cable non connecté"), tu le sélectionnes avec clic gauche souris , ensuite clic droit, tu vas dans "propriétés".
Quand tu es dans "propriétés", tu sélectionnes onglet "général" et tu prends la liste déroulante et tu cherches "protocole Internet TCP/IP" double clic gauche dessus et là tu arrives dans "propriétés de protocole internet TCP/IP"
-il faut cocher "utiliser l'adresse TCP/IP suivante" et saisir les informations suivantes :
adresse IP : 192.168.1.55 (même adresse que celle mise dans la CS2 en adresse cible)
masque de sous réseau : 255.255.55.0
passerelle par défaut : 192.168.1.1
Tu fais "OK" et ferme les différentes fenêtres de WINDOWS.

Tu branches le câble à la CS2, tu actives la connexion réseau., tu redémarres l'ordinateur et la CS2, et en principe cela doit fonctionner.

Les spécialistes en informatique, veuillez compléter le processus pour la partie windows, si j'ai omis une étape dans le processus.

Bonne journée.

Guy study

Après cela, c'est l'heure de

filipi a écrit:

Bonjour,

Comment branche on sa CS2 a un PC. C'est peut-être une question idiote, mais hier après-midi, avec mon fils on a passé plusieurs heures a chercher sur Google comment faire, mais on a rien compris. On nous parle qu'il faut un cable croisé ?, une adresse IP etc..........
J'ai bien branché un cable d'ordinateur de mon PC à la CS2, mais il ne se passe rien. J'ai vu sur internet le logiciel Rocrail, pour cela il faut pouvoir connecter la Cs au PC.
Qui d'entres vous peut nous expliquer dans une langue facile. ëtape par étape comment faire cette connection.
Le programme rocorail nous l'avons téléchargé déja. Ca c'est pas le problème.
Cordialement
Filipi.

Bonjour Philippe,

Il faut partir du principe que ta CS2 c’est comme un ordinateur (en fait c’en est un avec un système d’exploitation sous Linux), donc le branchement à effectuer est le même.
Si tu ne possèdes pas de réseau, (ce que je doute, car si tu te connectes sur l’Internet, c’est que tu a déjà une configuration réseau pour ton PC) il est la plus part du temps nécessaire d’utiliser un câble croisé, mais sinon un câble réseau RJ 45 droit suffit.

Je suppose que tu possède un routeur ADSL ou quelque chose d’équivalent que tu utilises pour la connexion Internet. Dans ce cas, si ton routeur possède des ports RJ45, tu peux brancher ta CS2 directement sur un des port RJ45 de ton routeur.

Le branchement est très simple, j’ai déjà décris la marche à suivre pour la CS1 et pour la CS2 sur le forum.

Essaie ces liens, ça devrait t’aider. Sinon explique-moi en détail la configuration de ton réseau (Internet) et ce que tu n’arrives pas à faire.

CS2
http://www.3rails-forum.org/technique-f16/central-ecos-esu-ou-central-marklin-t2228-120.htm#53079
et
http://www.3rails-forum.org/technique-f16/central-ecos-esu-ou-central-marklin-t2228-135.htm#53086

CS1
http://www.3rails-forum.org/questions-et-reponses-f11/mise-a-jour-cs1-avec-esu-reloaded-update-300-t3460.htm#51541

Bonne lecture et A+

Bonsoir les amis,

Merci milles fois pour toutes vois infos. Enfin une langue facile a comprendre.
Je vous donnerais des nouvelles quand j'aurais fait cette opération.
Cordialement.
Filipi.

Bonjour,

Vos réponse sont précises mais comment configurer la cs2 dans ROCRAIL.
J'ai réussi avec une version démo de i train mais je n'y arrive pas avec rocrail.

Merci pour vos réponses

Pierre

flanker9 a écrit:

Le branchement est très simple, j’ai déjà décris la marche à suivre pour la CS1 et pour la CS2 sur le forum.

Très simple ... Manière de dire Razz

Enfin cela ressemble fort à de l'antiquité

Je fais de l'informatique depuis 40 ans ...
Je suis passé par ce stade à la fin des années 90 Laughing

Cela fait 10 ans que j'utilise des appareils qui détecte automatiquement si le câble est direct ou croisé ... Plus à se soucier du type de câble Laughing

Même mieux! cela fait presque 10 ans aussi que je n'utilise plus de câble, que mes liaisons se font en wifi et que je ne sais même plus ce qu'est une adresse IP, ça se débrouille tout seul lol!

Même sous XP mon PC se charge de tout sans que je n'ai de manipulations à faire.

A quand le jour où Märklin (et les autres fabricants de petits trains) rattraperont leurs années de retard?

Bonne soirée

Bonjour à tous,

Eh oui Taprohm, il aura fallu attendre qq années pour que nos centrales copient nos GPS au niveau de l'ecran tactile couleur.

Mais avec mes vapeurs vives je suis encore plus en retard car retour aux technologies disparues......

Et il se pourrait bien que demain, sur la CS2, on glisse notre carte bancaire pour avoir (sous reserve d'etre connecté filaire) immédiatement le bon de commande d'un produit et ses caracteristiques.

Dur à suivre ce progrés qui n'arrete pas!!!

Bon train

ta_prohm a écrit:

flanker9 a écrit:

Le branchement est très simple, j’ai déjà décris la marche à suivre pour la CS1 et pour la CS2 sur le forum.

Très simple ... Manière de dire Razz

Enfin cela ressemble fort à de l'antiquité

Je fais de l'informatique depuis 40 ans ...
Je suis passé par ce stade à la fin des années 90 Laughing

Cela fait 10 ans que j'utilise des appareils qui détecte automatiquement si le câble est direct ou croisé ... Plus à se soucier du type de câble Laughing

Même mieux! cela fait presque 10 ans aussi que je n'utilise plus de câble, que mes liaisons se font en wifi et que je ne sais même plus ce qu'est une adresse IP, ça se débrouille tout seul lol!

Même sous XP mon PC se charge de tout sans que je n'ai de manipulations à faire.

A quand le jour où Märklin (et les autres fabricants de petits trains) rattraperont leurs années de retard?

Bonne soirée

Bonjour Jean-Louis,

Pour de l’antiquité, tu y vas un peu fort! Je doute fort que dans les avions modernes toutes les connexions aux différents systèmes de commandes soient réalisées en WIFI Smile

.

Comme je l’ai déjà dit dans un autre message, j’ai quelques notions dans le domaine de l’informatique et de ce fait, je dispose d’une dizaine de PCs sur mon réseau domestique qui est composé de 3 commutateurs (switchs) et de 2 routeurs WIFI. Mes deux centrales de commandes (CS1 « Reloaded » et CS2) sont donc reliées sur mon réseau informatique sans l’utilisation de câble croisé. Cela permet également un accès direct à l’internet pour les mises à jour de la CS2. J’ai également testé une connexion directe de la CS2 sur le PC depuis lequel je tape ces lignes, et là, nul besoin de câble croisé car ce PC est récent. Mais le fait de préconiser l’utilisation d’un câble croisé permet à Märklin de garantir le fonctionnement de la CS2 avec la plupart des générations de PCs.

Pour la connexion WIFI, et bien la CS2 n’en est tout simplement pas dotée, ce qui en soit n’est pas un défaut, car elle doit de toute manière être connectée au réseau ferroviaire à l’aide de câbles.

Dire que tu ne sais même plus ce qu’est une adresse IP, car ton PC se débrouille tout seul, bien sûr, mais ça ne peut marcher que lorsque tu possède un serveur DHCP. Mais même dans ces conditions, savoir ce qu’est une adresse IP est toujours utile, car les logiciels de pilotage en font usage.

Bonjour a TOUS,

Je vais donc rappeler quelques principes de base utiles pour la connexion d’une centrale de commande (CS1, CS2, ECoS), et je pense que même sans avoir les quelques connaissances informatiques qui sont les miennes, ce n’est pas si compliqué que ça.

Pour dialoguer avec un ordinateur, la centrale de commande a besoin d’un « numéro d’appel ». Ce numéro c’est l’adresse IP. Cette adresse peut être dynamique, dans ce cas il est nécessaire que la Centrale soit connectée à un réseau sur lequel se trouve un serveur DHCP. C’est le serveur DHCP (Dynamique Host Configuration Protocol) qui attribuera à l’ordinateur une adresse IP.

Un PC sous Windows XP, de même que la CS1 ou la CS2, ne possède pas de serveur DHCP, il n’est que client DHCP, c'est-à-dire qu’il ne peut qu’adresser une requête à un serveur DHCP, donc effectuer une demande d’adresse, mais il ne peut pas en fournir à une autre machine.

Une adresse statique doit par contre être renseignée manuellement. En règle générale on utilise une adresse commençant par 192.168.1.x. De même, il est nécessaire de renseigner le masque de sous-réseau qui par défaut est 255.255.255.0

Si on ne possède qu’un ordinateur (non connecté sur internet) et une Centrale, il est donc nécessaire d’utiliser une configuration manuelle. On aura par exemple les valeurs suivantes

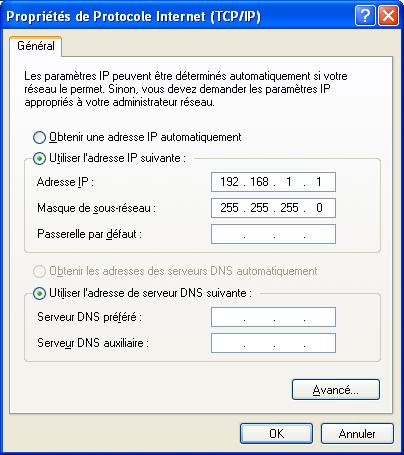

PC sous Windows :

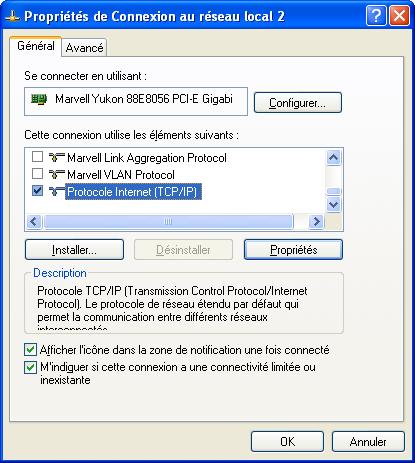

Dans les propriétés de la connexion réseau sous Protocol Internet (TCP/IP)

Cocher « Utiliser l’adresse IP Suivante : »
Adresse IP : 192.168.1.1
Masque de sous-réseau : 255.255.255.0

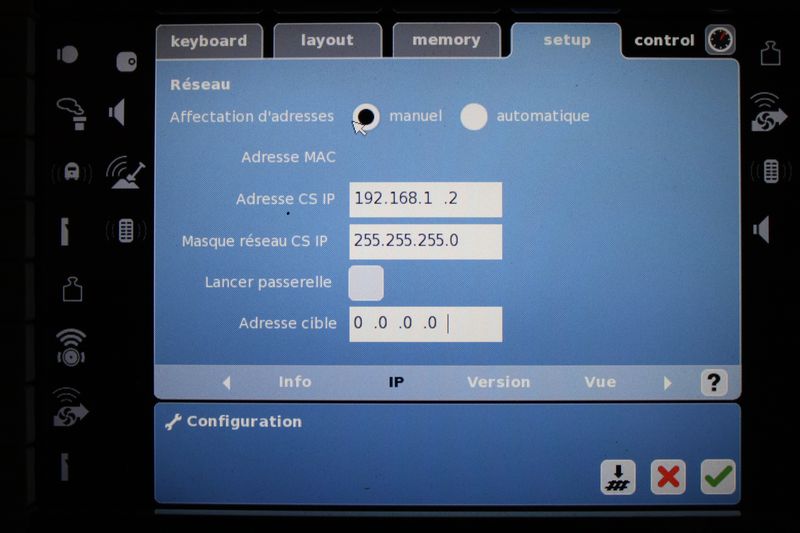

Centrale Station 2
Menu setup => configuration (la petite clé) => IP

Sous « Affectation d’adresses » cocher « manuel »
Adresse CS IP 192.168.1.2
Masque réseau CS IP 255.255.255.0

En plus on aura souvent recours à un câble croisé. Mais, comme je l’ai déjà mentionné plus haut, sur un PC récent cela peut également fonctionner avec un câble droit (pour ce faire, il faut que la carte réseau soit capable de croiser/décroiser automatiquement le type de câble utilisé). Pour celles et ceux que cela intéressent et qui veulent en savoir plus sur le connecteur RJ45 utilisé dans le cadre d’une connexion Ethernet cliquez ici

Si par contre on possède un PC connecté sur Internet via un routeur ADSL (ou une « Box ») à l’aide d’un câble réseau, on peut utiliser la configuration automatique (DHCP).

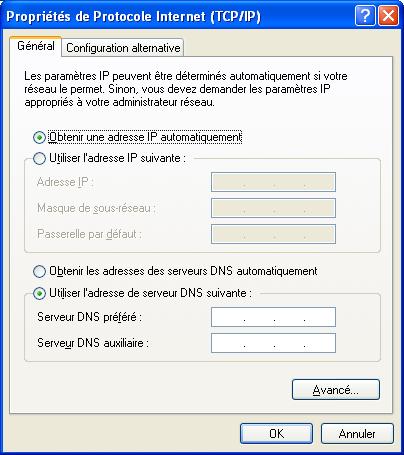

Il faut au préalable s’assurer que le serveur DHCP a bien été activé sur le routeur ADSL, ce qui est en règle générale le cas si sur le PC, dans les propriétés de la connexion réseau sous Protocol Internet (TCP/IP), la case obtenir une adresse IP automatiquement est cochée.

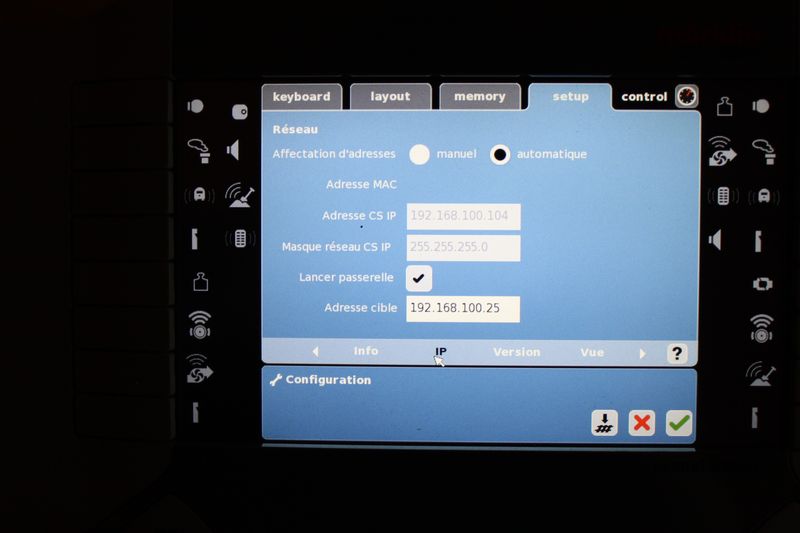

(remarques : sur la photo ci-dessus, « Lancer la passerelle » et « Adresse cible » ne sont pas nécessaire si aucun logiciel de pilotage n’est raccordé à la Centrale de Commande. Ces deux champs sont donc facultatifs. L’adresse IP attribuée par mon serveur DHCP correspond à une plage d’adresses réseau 192.168.100.x car c’est ainsi que je l’ai configuré mais dans la plupart des cas, il s’agira d’une plage d’adresse 192.168.1.x)

Pour ce faire, la Centrale, comme le PC doivent chacun être connectés sur un port Ethernet du routeur ADSL ou sur un commutateur réseau (switch) à l’aide d’un câble droit.

L’avantage de cette configuration permet d’effectuer les mises à jour de la Centrale directement sur Internet.

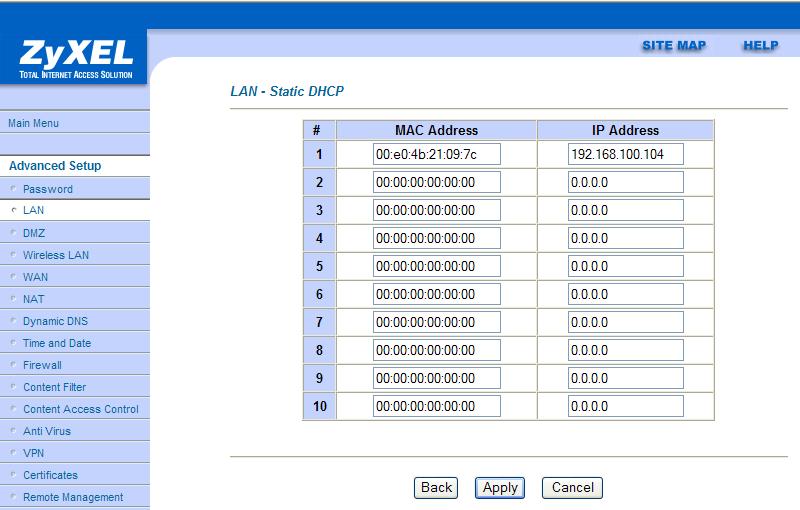

Cependant, l’usage du DHCP n’est pas idéal dans le cadre de l’utilisation d’une centrale de commande utilisée avec un logiciel de pilotage, car l’adresse de cette dernière doit être indiquée sur le logiciel de pilotage, et comme cette adresse peut changer en fonction de l’ordre de démarrage de tous types d’appareils connectés sur le réseau (Ordinateurs, iPhone, console de jeux, Centrale de Commande, etc) on ne peut jamais être certain que la centrale aura toujours la même adresse, sauf si le serveur DHCP permet de réserver une adresse statique selon l’adresse MAC (Media Access Control), c'est-à-dire l’adresse physique de la carte réseau, de la Centrale de commande

J’espère que ces quelques lignes pourront vous servir d’aide ou de guide pour raccorder votre CS2 sur un réseau informatique ou à votre PC.

Pour celles et ceux qui veulent en savoir plus ou qui ont besoin d’aide complémentaire, n’hésitez pas à me contacter par MP.

A+
