bonsoir Charly

voici le copier coller d'un autre de tes post sur lequel je t'avais répondu
http://www.3rails-forum.org/questions-et-reponses-f11/soudure-t3772.htm


" comme
je te l'avais expliqué sur un autre post , l'utilisation du papier
millimétré est utile pour les parallèles et perpendiculaires . d'abord
tu scotch tes deux longerons en haut et bas de ton échelles . puis tu
coupes les barreaux aux dimensions entre les longerons (ne pas les
superposés ) . la soudures ne doit pas être déposée directement sur
l'échelle , tu doit la prendre par petite quantité sur la panne de ton
fer puis déposée sur les deux pièces à assemblées.
ne pas hésiter à
secouer ton fer si tu estime qu'il y a trop de soudure sur la panne ou
nettoyer sur une éponge humide . tu peux aussi souder tout un coté de
ton échelle puis posé sur la totalité du coté que tu vient de soudé un
sopalin mouillé pour limité la chaleur lors du soudage de l'autre coté .

avec
humilité j'espère , j'ai écris un autre post ou tu pourra trouver des
conseil sur la maniéré de souder " locotracteur y 2400 "
l'utilisation des barres de laiton pour ce type d'accessoire facilite le travail "


en espérant que tu l'ai lu

amicalement

JEAN MARC ex -technicien
ps : et à quoi ça sert que ducro se décarcasse

bonjour jean marc.
Ce n est pas parce que je ne réponds pas de suite que je ne lis point et c est toujours avec grand interet que je consulte et m'instruis de tes conseils.Depuit je me suis fais un gabarit et les prochaines devraient etre plusssssssss mieux.
Mais je suis en phase de règler mon problème j ai rangé mon garage et j ai retrouvé des tube en plastique qui font le diamètre adéquoite comme sheila qui avait des quoites
Et là pour percer mème du 08 c'est du beurre..
Je vais enfin en finir avec ce chateau d'eau .
Bonjour J-L:enfin de retour en terre pyrénéène j èspere que tu récupère bien du décalage horaire; ton conseil est pertinant mais je ne cultive pas encore ce genre de plante ,quand j aurais de nouveau ma maison peut ètre.......................????????????????????,.
Cordialement a tous Charly

bonjour Charly
bonjour à Tous

reinling charly a écrit:

Depuit je me suis fais un gabarit et les prochaines devraient etre plusssssssss mieux.

excellente initiative c'est que je fais aussi . je fabrique des outils , des matrices afin de pouvoir réaliser dans les meilleurs conditions un travail .

au plaisir de te lire , te souhaite bon courage

JEAN MARC

Bonjour a tous.

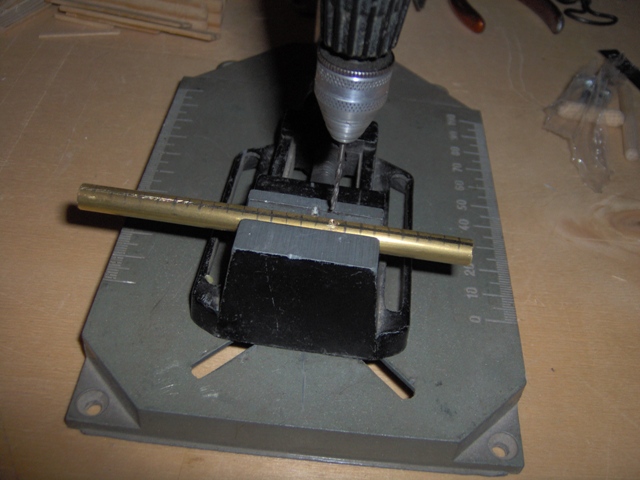

A tous ceux qui ont généreusement tenté de m aidé a percer "ha! ha! ha ! "le mistère de mon tube(qui est creux................ )merci encore.
Mais pas de soucis pour moi mon equipement me permet de travailler dans les meilleurs conditions possible et en toutes sécurité

[/code]

[code]
cordialement a tous
A plus charly

re OUI!!!je sais (mystere) prend un yyyyyyyy mes doigts sont trop gros pour le clavier ils prennent trois touches en mème temps promis je vais maigrir

Bonsoir Charly

Avant de parler usinage je voudrais te faire remarquer qu’il n’est nullement dans mon intention de vouloir de te donner une leçon de technologie, mais seulement contribuer modestement à la réussite d’un travail bien soigné et ordonné.

Pour ce genre de travaux, un foret de 1 mm de Ø risque de flamber car trop flexible par nature s’il se trouve en dehors de ses spécificités.
-A l’achat il faut contrôler si l’âme du foret est détalonnée, sinon il frotte et tu as l’impression que ton foret ne coupe pas, mais s’échauffe et casse.
-Aussi pour avoir des bonnes conditions de coupe il faut respecter la vitesse de coupe, en fonction du diamètre du foret et de la matière à usiner.

Le calcul est le suivant :

V= π Ø N donc il suffit que tu calcul N donc N = V/ π Ø

V = vitesse de coupe (exprimé mètres – minutes)
π = 3,1416
= diamètre de l’outil (exprimé en milli mètre)
N nombre de tours

Mais en principe tu trouves sur les perceuses un abaque qui te permet de trouver N en fonction du Ø et de la matière à percer (métaux ou béton).

Si le foret ne tourne pas assez vite sous la pression exercée par l’opérateur le foret flambe et casse c’est ce qui t’est arrivé. S’il tourne trop vite il s’échauffe et grille.
Donc ce n’est pas compliqué il suffit de respecter la vitesse de coupe pour réaliser un travail en bonne qualité. La formule te permet de calculer la vitesse de coupe théorique, vitesse que tu peux comparer à l’oeil nu avec celle de ta perceuse en rotation, car tu peux bien apprécier si elle tourne à 5 m/min ou si elle tourne à100m/min.

Passons maintenant à l’exécution :
Tu pointes, tout en maîtrisant l’élan du coup de marteau sur le pointeau, pour éviter de déformer le tube sous un coup excessif.
Tu perces une amorce avec un foret à centrer (outil robuste et rigide qui suit sa trajectoire sans dévier) pour après percer au diamètre souhaité sans démonter le tube de l’étau afin de garder l’alignement des trous à percer.
Si la paroi tu tube est inférieur à la longueur du bout du foret à centrer tu peux percer directement avec le foret à centrer. (puis ce que tu a toute une gamme de Ø à disposition) et l’avantage du foret à centrer est, qu’il te permet de faire l’ébavurage toute suite du trou percé avec la deuxième partie du foret affûtée a 60°.
Le foret à centre en acier rapide supérieur se trouve dans le commerce à partir d’un Ø de 0,8 mm au prix de 1,75€, puis après à 1mm ; 1,25 mm etc.
Tu peux percer à sec ou lubrifier. La lubrification facilite la coupe et l’évacuation des copeaux.



Foret à centrer: dommage que je n'arrive pas à ajouter la photo du foret à center

Voilà Charly pour le perçage et j’espère t’avoir pu apporter quelques informations en cette matière. Alors bon vent et bonne réussite !
Amicalement à toi.
Alfred

Cher Fred.
J ai toujours accepté les leçons de ceux qui "savent "avec beaucoups d humilité sans me sentir dévalorisé bien au contraire;je suis sûr que dans d'autres domaines c est moi qui pourrait en donner!alors pas de lezards sur ce coup et merci encore ;quoique j ai' quelques notions dans ce domaine mon grand père etait "maitre outilleur". ..............!

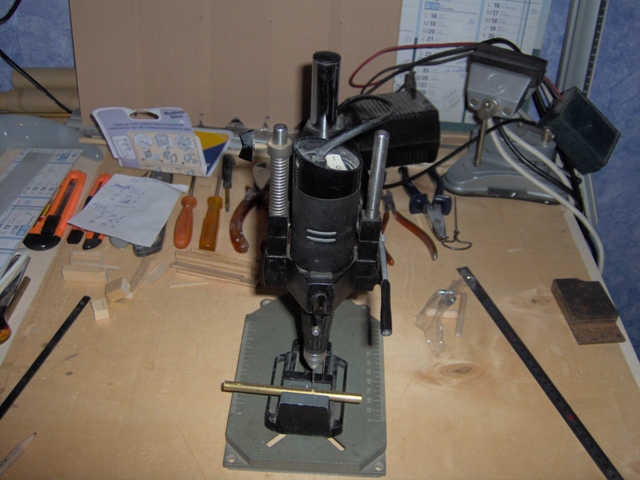

Mais rendont a césard....................... tu as raison surtout pour la vitesse de rotation ma dremel sur la colonne date de Hérode et ne dispose pas de vitesse règlable ce qui fait qu elle tourne trop vite et mème en lubrifiant les forets il s émoussent: j ai bien la nouvelle mais je n'ai pas encore fait l'adaptation de la fixation sur la colonne et ma grosse perceuse a colonne ne prend pas les foret en dessous de1mm;mais comme je l ai précisé sur le forum j'ai trouvé une solution.
Je te remercie encore pour tes explications très précieuses!
Cordialement Charly

Ps:Prochainement suite et fin de la construction du chateau d'eau en photos

bonsoir Charly
bonsoir à tous

reinling charly a écrit:

et ma grosse perceuse a colonne ne prend pas les foret en dessous de1mm;mais comme je l ai précisé sur le forum j'ai trouvé une solution.

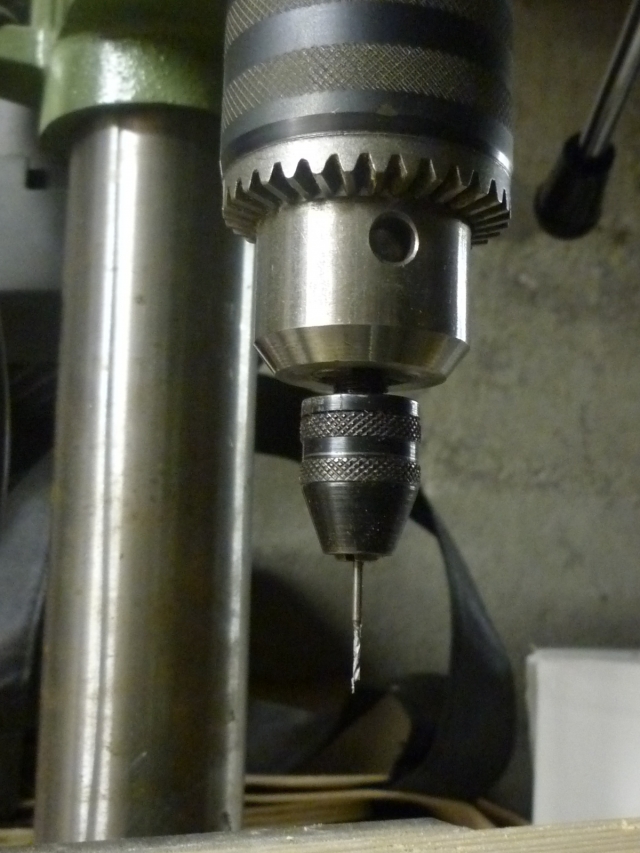

et bien moi ma grosse perceuse à colonne , elle les prends les petits forets ,jusqu'a 0,2 mm
au lieu de faire l'acquisition d'une perceuse à colonne de modelisme , j'ai distroyer une mini perceuse à pas cher , récupération de l'axe central et du mandrin et le tour est jouer , et que l'on vienne pas me dire que cela manque de précision je pratique depuis des années tous mes kit laiton et autres avec ça



une idée pour d'autres peut être

JEAN MARC

bonjours a tous.
Jean marc
Toujours avide de solutions et dieu sait qu'il faut en trouver , en aero modelisme bien plus encore qu'avec nos petits trains,puisque souvent ce sont des constructions personnelles!
Mais je suis au fait de ce procédé,quand j ai acheté mon hilti elle etait livrée avec un mandrin a trois mord ;mais comme je suppose que tu es pour la paix des menages ......................expliquer a madame qu'il me faut mettre ma grosse perceuse a colonne au milieu du salon mème en guise d'oeuvre d'art va certainement engendrer un conflit !!!!!!!!!!!!!!!!!!!!!!!
Cela suffit amplement dès que je veux une loco alors inutile d'en rajouter
A +Charly
